UNC-Schrauben
001.67.421
Sofort verfügbar
| Stückpreis | Anzahl |
|---|---|
|
7,00 €*
/
100
STK
|
ab 100 |
Sofort verfügbar
001.67.411
Sofort verfügbar
| Stückpreis | Anzahl |
|---|---|
|
7,35 €*
/
100
STK
|
ab 100 |
Sofort verfügbar
001.67.621
Sofort verfügbar
| Stückpreis | Anzahl |
|---|---|
|
6,45 €*
/
100
STK
|
ab 100 |
Sofort verfügbar
001.67.451
Sofort verfügbar
| Stückpreis | Anzahl |
|---|---|
|
4,40 €*
/
100
STK
|
ab 100 |
Sofort verfügbar
001.67.616
Sofort verfügbar
| Stückpreis | Anzahl |
|---|---|
|
11,70 €*
/
100
STK
|
ab 100 |
Sofort verfügbar
001.67.631
Sofort verfügbar
| Stückpreis | Anzahl |
|---|---|
|
4,30 €*
/
100
STK
|
ab 100 |
Sofort verfügbar
001.67.431
Sofort verfügbar
| Stückpreis | Anzahl |
|---|---|
|
4,60 €*
/
100
STK
|
ab 100 |
Sofort verfügbar
001.67.612
Sofort verfügbar
| Stückpreis | Anzahl |
|---|---|
|
42,40 €*
/
100
STK
|
ab 100 |
Sofort verfügbar
001.67.221
Sofort verfügbar
| Stückpreis | Anzahl |
|---|---|
|
7,15 €*
/
100
STK
|
ab 100 |
Sofort verfügbar
001.67.211
Sofort verfügbar
| Stückpreis | Anzahl |
|---|---|
|
1,65 €*
/
100
STK
|
ab 100 |
Sofort verfügbar
001.67.461
Sofort verfügbar
| Stückpreis | Anzahl |
|---|---|
|
4,10 €*
/
100
STK
|
ab 100 |
Sofort verfügbar
001.65.621
Sofort verfügbar
| Stückpreis | Anzahl |
|---|---|
|
3,15 €*
/
100
STK
|
ab 100 |
Sofort verfügbar
001.67.851
Sofort verfügbar
| Stückpreis | Anzahl |
|---|---|
|
3,30 €*
/
100
STK
|
ab 100 |
Sofort verfügbar
001.67.441
Sofort verfügbar
| Stückpreis | Anzahl |
|---|---|
|
5,30 €*
/
100
STK
|
ab 100 |
Sofort verfügbar
001.67.452
Sofort verfügbar
| Stückpreis | Anzahl |
|---|---|
|
16,50 €*
/
100
STK
|
ab 100 |
Sofort verfügbar
001.65.421
Sofort verfügbar
| Stückpreis | Anzahl |
|---|---|
|
9,25 €*
/
100
STK
|
ab 100 |
Sofort verfügbar
001.67.627
Sofort verfügbar
| Stückpreis | Anzahl |
|---|---|
|
3,10 €*
/
100
STK
|
ab 100 |
Sofort verfügbar
001.67.648
Sofort verfügbar
| Stückpreis | Anzahl |
|---|---|
|
4,45 €*
/
100
STK
|
ab 100 |
Sofort verfügbar
001.67.426
Sofort verfügbar
| Stückpreis | Anzahl |
|---|---|
|
7,25 €*
/
100
STK
|
ab 100 |
Sofort verfügbar
001.67.422
Sofort verfügbar
| Stückpreis | Anzahl |
|---|---|
|
7,45 €*
/
100
STK
|
ab 100 |
Sofort verfügbar
001.67.471
Sofort verfügbar
| Stückpreis | Anzahl |
|---|---|
|
6,60 €*
/
100
STK
|
ab 100 |
Sofort verfügbar
001.65.521
Sofort verfügbar
| Stückpreis | Anzahl |
|---|---|
|
5,85 €*
/
100
STK
|
ab 100 |
Sofort verfügbar
001.67.671
Sofort verfügbar
| Stückpreis | Anzahl |
|---|---|
|
2,85 €*
/
100
STK
|
ab 100 |
Sofort verfügbar
001.67.642
Sofort verfügbar
| Stückpreis | Anzahl |
|---|---|
|
18,30 €*
/
100
STK
|
ab 100 |
Sofort verfügbar
Neben den im europäischen Raum verbreiteten Schrauben mit metrischem Gewinde gehören auch Zollschrauben UNC zu den gängigen Schraubenvarianten. Die in der Befestigungstechnik häufig auch einfach „Zollschrauben“ oder „UNC-Schrauben“ genannten Schrauben sind durch das amerikanische Standard-Grobgewinde UNC gekennzeichnet. „UNC“ steht dabei als Abkürzung für „Unified National Coarse“. Unter das Standard-Grobgewinde UNC fallen bestimmte Gewindeschrauben in den Vereinigten Staaten und Kanada gemäß der Norm Unified Thread Standard.
Bei den Zollschrauben UNC werden der Außendurchmesser und die Gewindesteigung in Zoll (auf Englisch „Inch“) angegeben. Zudem wird bei den UNC-Schrauben mit Umdrehungen pro Zoll gerechnet. Der Flankenwinkel entspricht bei den Zollschrauben mit 60 Grad genau dem Flankenwinkel von metrischen Schrauben nach DIN- und ISO-Norm. Verwendung findet die Zollschraube UNC in der Befestigungstechnik unter anderem bei der Fixierung von Computerbauteilen.
INFO UNC-Schrauben:
Der Unterschied zwischen UNC, UNF, NC und NF
Neben der Gewindeart UNC als amerikanischem Standard für Grobgewinde gibt es die mit dieser Variante verwandte Gewindeart UNF („Unified National Fine“). Die UNF-Variante bildet dabei das amerikanische Gegenstück zum metrischen Feingewinde. Früher wurden die UNC-Schrauben auch kurz als NC-Schrauben bezeichnet und die UNF-Schrauben analog auch NF-Schrauben genannt.
Zollschrauben UNC im ETTINGER-Sortiment
ETTINGER bietet Ihnen Schrauben mit Zollgewinde mit unterschiedlichen Antriebsformen und verschiedenen Schraubenköpfen, darunter:
- Zollschrauben UNC mit Schlitz oder mit Kreuzschlitz/Schlitz-Kombination

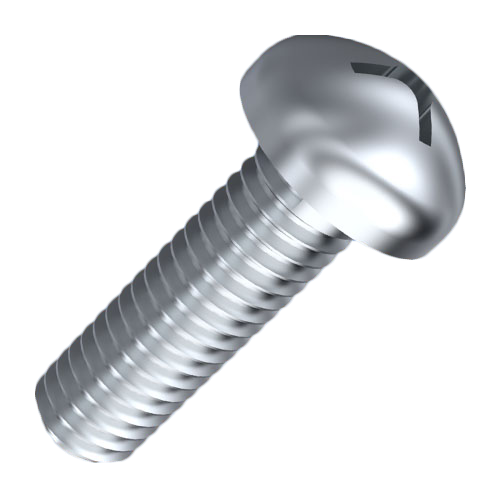

- UNC-Schrauben mit Kreuzschlitz / Phillips-H oder Pozidriv-Z
- UNC-Schrauben mit Schlitz-Antrieb
- Schrauben mit Zollgewinde und Torx-Antrieb
- UNC-Gewindeschrauben mit Sechskant – in der Sechskant-Ausführung erhalten Sie auch gewindeformende Zollschrauben mit angepresster Scheibe

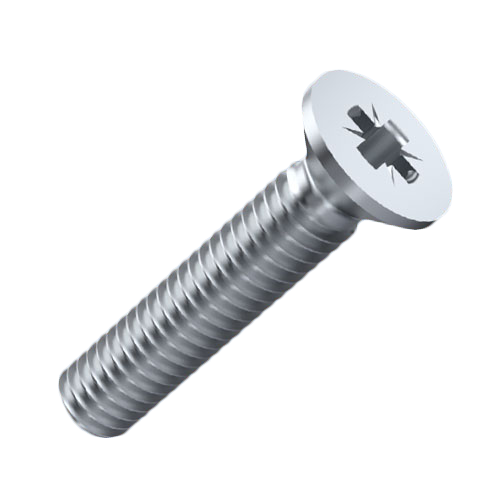

- Zollschrauben UNC mit Senkkopf
- UNC-Schrauben mit Flachkopf bzw. Linsenkopf.
Häufig benötigte Gewindegrößen von UNC-Schrauben
ETTINGER führt Zollschrauben UNC in verschiedenen Gewindegrößen wie UNC 4-40 Schrauben – beispielsweise verzinkt mit Kreuzschlitz und Senkkopf oder 6-32 UNC-Schrauben, zum Beispiel mit Linsenkopf und Schlitz.
Das ETTINGER-Sortiment bietet Ihnen folgende Gewindegrößen von Zollschrauben UNC:
Zollschrauben UNC aus verschiedenen Materialien
In Abhängigkeit von dem jeweiligen Werkstoff und dem individuellen Anwendungsfall empfehlen sich bei der Wahl der passenden Zollschraube UNC unterschiedliche Materialien.
In unserem Onlineshop können Sie Zollschrauben aus verschiedenen Materialien kaufen, wie z. B.:
Zollschrauben UNC: Gewindetabelle für Zoll und metrische Maße
Für Zollschrauben UNC sieht die Schraubenkennung beispielsweise wie folgt aus:
4-40 x 1/4".
Die einzelnen Parameter lassen sich dabei wie folgt aufschlüsseln:
- 4 = Gewindedurchmesser nach Code
- 40 = Gänge auf einen Zoll
- 1/4" = Länge der Schraube
Nachfolgend finden Sie eine Zoll-Gewindetabelle, die Ihnen einen Überblick über die Umrechnung der amerikanischen Zollangaben (UNC-Zollgewinde) in Millimeter (metrisches Gewinde) verschafft.
| Gewinde | Gänge auf einen Zoll | Durchmesser (mm) | Durchmesser Kernloch (mm) |
|---|---|---|---|
| N 1 - 64 UNC | 64 | 1,854 | 1,50 |
| N 2 - 56 UNC | 56 | 2,184 | 1,80 |
| N 3 - 48 UNC | 48 | 2,515 | 2,10 |
| N 4 - 40 UNC | 40 | 2,845 | 2,35 |
| N 5 - 40 UNC | 40 | 3,175 | 2,65 |
| N 6 - 32 UNC | 32 | 3,505 | 2,85 |
| N 8 - 32 UNC | 32 | 4,166 | 3,50 |
| N 10 - 24 UNC | 24 | 4,826 | 4,00 |
| N 12 - 24 UNC | 24 | 5,486 | 4,65 |
| 1/4" - 20 UNC | 20 | 6,350 | 5,35 |
| 5/16" - 18 UNC | 18 | 7,938 | 6,80 |
| 3/8" - 16 UNC | 16 | 9,525 | 8,25 |
| 7/16" - 14 UNC | 14 | 11,112 | 9,65 |
| 1/2" - 13 UNC | 13 | 12,700 | 11,15 |
| 9/16" - 12 UNC | 12 | 14,288 | 12,60 |
| 5/8" - 11 UNC | 11 | 15,875 | 14,05 |
| 3/4" - 10 UNC | 10 | 19,050 | 17,00 |
| 7/8" - 9 UNC | 9 | 22,225 | 20,00 |
| 1" - 8 UNC | 8 | 25,400 | 22,85 |
| 1 1/8" - 7 UNC | 7 | 28,575 | 25,65 |
| 1 1/4" - 7 UNC | 7 | 31,750 | 28,85 |
| 1 3/8" - 6 UNC | 6 | 34,925 | 31,55 |
| 1 1/2" - 6 UNC | 6 | 38,100 | 34,70 |
| 1 3/4" - 5 UNC | 5 | 44,450 | 40,40 |
| 2" - 4 1/2 UNC | 4 1/2 | 50,800 | 46,30 |
